電界解析シリーズ

【重要】μ-EXCELモデラーモジュールのWindows10上での動作に不具合が確認されております。現在保守継続中のお客様には、至急ご連絡して修正版をお送りします。保守が終了しているお客様については、ご連絡をいただければ無償で対応したいと思います。(2016/10/12)

”電磁場解析”というと『高度な解析の専用ソフトが必要で、しかも操作が難しい』そんな思い込みはありませんか?
実は普段から使い慣れている”EXCEL”で電磁場解析が簡単に出来るソフトがあるんです!

それが『μ- EXCELシリーズ』。 有限要素法で本格的な電磁場解析が出来、EXCELベースなので違和感なくスムーズに操作できます。しかも低価格で導入でき、アカデミック価格はさらにお得!
電磁場解析だけでなく熱、構造、流体、電磁波へと豊富なテーマに進化中です。テーマにあったシリーズをお探し下さい。

ヒットシリーズ EXCELで簡単・手軽に出来る熱・電磁場解析

μ-EXCEL
「電磁力版」 アクチュエータ-吸引力制御のコイル・磁石設計に
  • 注目磁性体の電磁力・トルクの算出
  • 磁場分布、磁力線出力
  • 磁石・コイルによる直流励磁
  • 磁性体の非線形性・磁気飽和
  • プランジャーの位置可変

詳細情報

μ-eXCEL

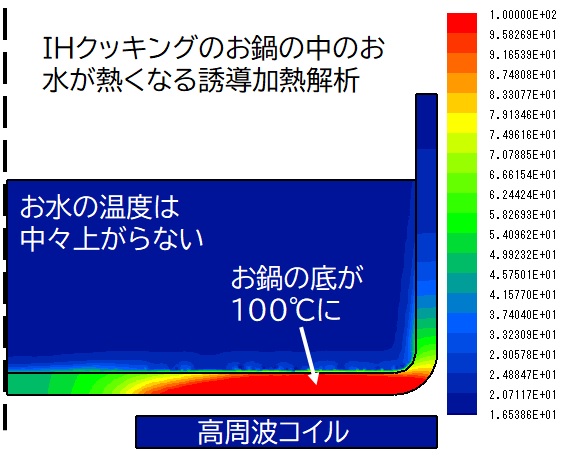

「誘導加熱版」誘導加熱・焼入れコイルの温度解析と回路設計に
  • 加熱コイルの高周波渦電流解析
  • 引き続き非定常温度解析
  • 温度、発熱、磁場分布、磁力線
  • 伝達境界、輻射境界、材料温度依存性、磁性体非線形性
  • インピーダンス算出、共振回路設計

詳細情報

μ-EXCEL
「熱伝導版」加熱・冷却機構の非定常温度分布解析に
  • 非定常温度解析
  • 温度・熱流速分布
  • 発熱体、冷却パイプの指定
  • 材料間接触熱伝達率の考慮
  • 伝達境界、輻射境界、材料温度依存性(開発中)

詳細情報

μ-EXCEL
「静電界版」電極周り、電荷による電界分布解析に
  • 静電場解析
  • 電場、電位分布、電界ベクトル算出
  • 複合誘電体の比誘電率、電極の電位を設定
  • 誘電率の異方性考慮
  • 電荷密度の設定可能

詳細情報

μ-EXCEL
「着磁トルク版」モーター用磁石着磁とトルク解析をシームレスに
  • 着磁器モデルの着磁解析
  • 磁化分布、磁化方向、表面磁束算出
  • モーターモデルのトルク解析
  • 着磁情報の自動引渡し、ローター回転機能
  • 回転角vsトルクカーブ算出
  • メッシングアルゴリズムを改良しました メッシュ例1 メッシュ例2

詳細情報

μ-EXCEL
「静磁場版」 マグネットスパッタ装置や磁気シールド装置に
  • 空間磁場、磁性体内の磁場算出
  • 磁場分布、磁力線、磁場ベクトル出力
  • 磁石・コイルによる直流励磁
  • 磁性体の非線形性・磁気飽和

詳細情報

μ-EXCEL
「渦電流版」 渦電流解析の基本版です
  • 加熱コイルによる高周波渦電流解析
  • 磁性体非線性、飽和を考慮
  • 加熱コイルの周波数を設定
  • 発熱、磁場分布、磁力線の出力

詳細情報

専用シリーズ 専門テーマに特化しているので直ぐに結果が得られる

μ-EXCEL
「軌道計算版」電子銃、イオンビーム解析に
  • 電場解析・磁場解析、電場・磁場中のイオンビームの挙動解析
  • 荷電粒子の質量、電荷数、初期座標、初期速度で軌道計算スタート
  • 電場、電位分布、磁場、磁力線、軌道図算出
  • 複数の荷電粒子に用る反発作用

詳細情報

μ-EXCEL
「静電流版」液体中の電流流れ、導体・半導体バルク内の電流流れに
  • 導電性物質内の電流流れ解析
  • 電場、電位分布、電場、電流ベクトル算出
  • 導電率の設定、電極の電位を設定

詳細情報

EXCEL
「金型冷却版」プレス金型専用の非定常温度解析
  • プレス部品の金型による冷却回路設計向け
  • プレス部品の初期温度、金型側冷却パイプの位置、個数、吸熱量の設定
  • プレス後の冷却過程、新しいプレス部品の挿入の繰返し非定常温度算出
  • プレス圧による熱伝達係数の設定可能
  • 温度変化の表示

詳細情報

EXCEL
「MRI版」MRIシールドルームの2次元磁場分布解析
  • 建築、設計施工企業向け専用パッケージ
  • MRIコイルの、1.5T、3Tの選択
  • 部屋の輪郭、シールド材枚数の設定のみ
  • 計算ボタン一つで、メッシング>計算>結果表示へ
  • 5Gaussラインを表示

詳細情報

μ-EXCEL
「誘電体応力版」誘電体内部に働く応力分布を算出
  • 静電場解析、応力分布解析
  • 電場、電位分布、電界ベクトル、応力ベクトル算出
  • 複合誘電体の比誘電率、電極の電位を設定

詳細情報

μ-EXCEL
「誘導機版」誘導モーターの特性解析に
  • 誘導機の速度(すべり)特性解析
  • スター・デルタ結線指定機能
  • 等価回路パラメータの出力
  • 最大磁束密度、磁束線の出力

詳細情報

μ-EXCEL
「構造解析版」構造解析もExcelでより身近に
  • 弾性応力解析(平面歪/平面応力/軸対称)
  • 応力ベクトル、応力等高線、歪等高線の出力
  • ヤング率、ポアソン比、線膨張率、密度の設定
  • 分布力、変位、熱、加速度の荷重設定

詳細情報

μ-EXCEL
「流体解析版」流体解析もExcelでより身近に
  • 非圧縮粘性流体(非定常有限要素法)
  • 時刻毎の流速ベクトル、流速等高線、圧力等高線の出力
  • レイノルズ数指定
  • 時間刻み、時間ステップの指定

詳細情報

μ-EXCEL
「配線電熱版」プリント基板の配線発熱対策に
  • プリント配線のジュール熱非定常温度解析
  • 指定時刻の電流密度、温度分布の出力
  • 導線、発熱線、電極の指定
  • 発熱ファクターによる合わせ込み

詳細情報

開発中のシリーズ お客様のご要望で開発しています

μ-EXCEL
「電磁波版(開発中)」 2次元電磁波解析
  • FDTD法による、TM波、TE波電磁波伝搬解析

詳細情報
