解析事例集(9)誘導モータ モデルK

目次
  1. 解析モデルと目的
  2. 解析条件と計算時間
  3. 磁束線、磁場分布、鉄損分布結果
  4. 傾角θBと軸比α分布結果
  5. ヒステリシスカーブ結果
  6. リサージュ波形結果
  7. 電流波形とトルク波形の結果
1.解析モデルと目的

電気学会検証問題 誘導モータモデルKの基本解析を行う。ステータ配線図、ロータ図をFig9.1.1、Fig9.1.2に示す。このモデルは電気学会の回転機:調査専門委員会ベンチマーク問題の一つ、番号R9,Kモデル(かご型誘導電動機)(技法:第776号4章)を参照している(但し、技法には詳細な条件の明記が無いため、推定値も設定している)。誘導モータでは回転時すべりが発生し、ステータコアからの回転磁界とロータコアの回転が同期していない為、ベクトル磁気特性解析で回転時の解析は出来ない。そのためロータコアを固定した状態の、始動時の解析を想定し、ベクトル磁気特性解析を行った。ステータコアとロータコアには回転磁束が発生する為、無方向性電磁鋼板50A470でX方向を圧延方向に指定し、ベクトル磁気特性解析を適用する領域となる。ステータ側の励磁コイルに電圧を入力し、ロータ側の2次導体(bar)には、電圧0の回路を設定し、2次導体の電流を算出した。また、始動時トルクを算出した。 注意点を述べる。技法の仕様で計算すると計算が発散する。この計算では、最大磁束密度が1.9T程度までになるが、データベースに格納されている50A470は1.6Tまでのデータのため、参照領域を大幅に超えて発散する。今回は発散する前のイタレーション5回の結果を参考結果として報告している。対策としては励磁を抑えるか、厳密に行うには、新たに1.9Tをカバーする、ベクトル磁気特性を測定する必要がある。

ステータ側の配線は以下(Fig9.1.1)のようにした。解析ではU,V,Wの回路と連成させて解く。U,V,Wそれぞれの回路には電圧番号(今回は1,2,3)をがあり、外部電圧V0、巻き線抵抗R、位相を設定(Fig.9.2.1)する。例えば+Uコイルのプロパティ番号を4とすると、電圧番号1とリンクする。さらに1スロット当たり66巻きターンなので、+Uコイル4つで264巻きターンと指定する。また、-Uコイルも電圧番号1とリンクするが、巻きターンは-264と指定する。この巻きターンの事を巻き数ベクトルと呼んでいるが、電流の向きも指定していることになる。計算では、電圧番号1が指定されている節点のベクトルポテンシャル(Az)を全て積算することにより、電圧番号1に鎖交する磁束量を算出している。あとは巻きターン数と積層鋼板の積み厚さを指定して時間微分することで、電圧番号1の誘起電圧を算出して回路方程式を解き、得られた電流値が有限要素法の励磁電流値になるという仕組みである。これらの操作は、有限要素法の方程式と連立して同時に解いている。

励磁巻き線条件

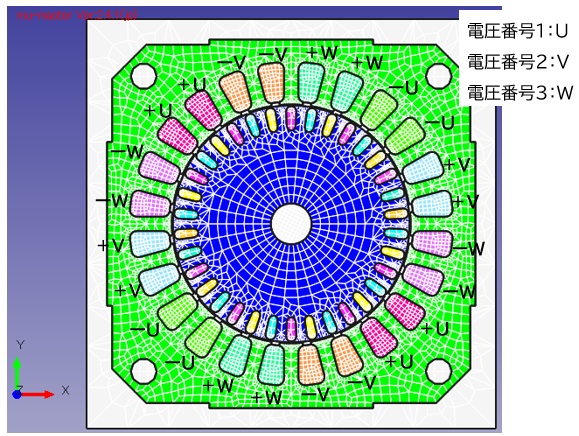

Fig.9.1.1 励磁巻き線条件

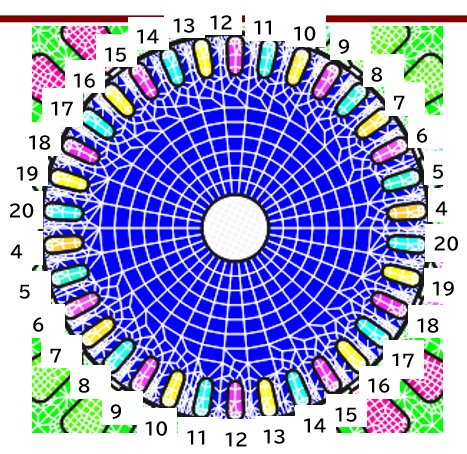

ロータ側の2次導体に関しても、今回は回路方程式を利用した。Fig9.1.2に示したのが2次導体とリンクする電圧番号である。電圧番号それぞれの外部電圧は0Volt、位相は0、抵抗をFig9.2.1に示す。2次導体は銅やアルミのbarなので、巻きターン数は1導体当たり1である。設定では2つの2次導体が同じ電圧番号にリンクされているので、巻き数ベクトルは2になる。ただし、巻き数ベクトルがマイナスになる対が存在しない為、巻き数ベクトルを4にして、鎖交磁束を算出している。

2次導体の電圧番号

Fig.9.1.2 2次導体の電圧番号

▲ ページトップへ

2.解析条件と計算時間

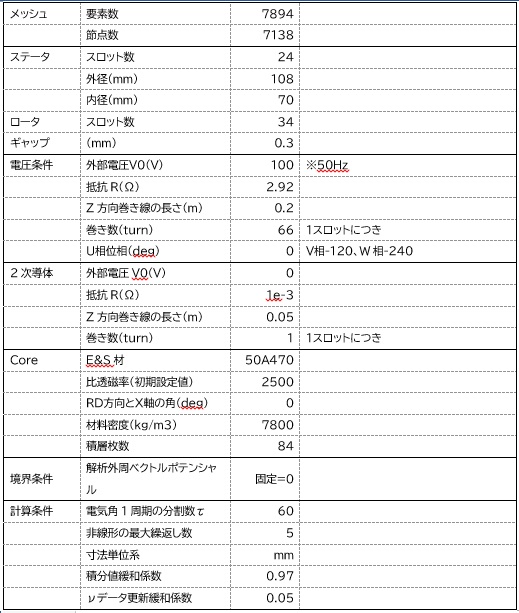

技法よりこのモータの解析条件をFig.9.2.1に示す。 計算時間は約60min(IntelCorei5,28GHzマシン)、非線形のイタレーションが5回に設定した。(Fig9.2.2)。メッシュ図をFig9.2.3に示す 。

解析条件

Fig.9.2.1 解析条件

計算時間と収束回数

Fig.9.2.2 計算時間と収束回数

メッシュ図

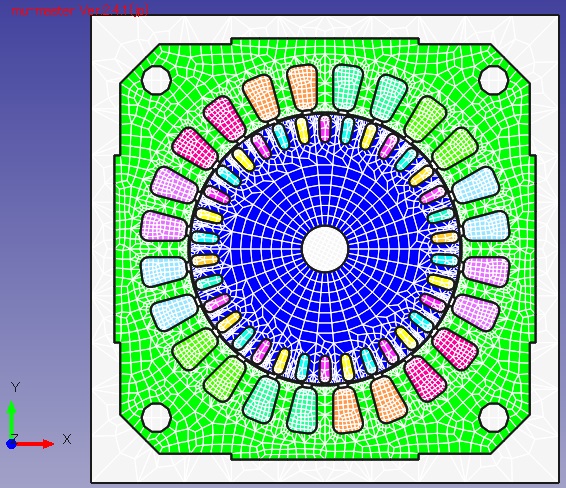

Fig.9.2.3 メッシュ図

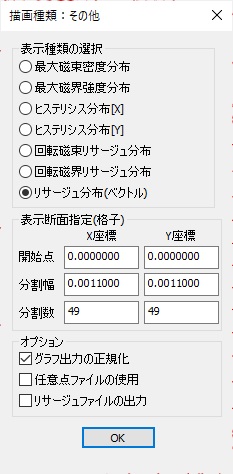

リサージュ波形の評価点

Fig.9.2.4 リサージュ波形の評価点

▲ ページトップへ

3.磁束線、磁場分布、鉄損分布結果

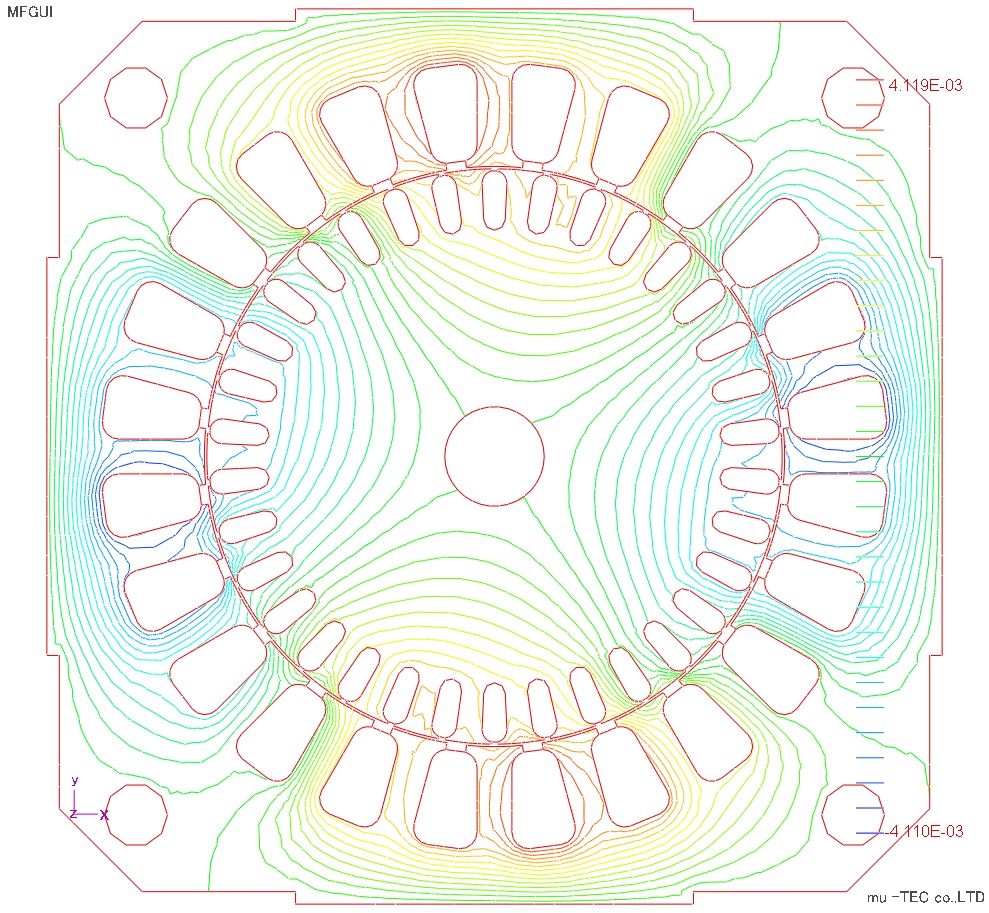

磁束線図、最大磁束密度分布、最大磁界強度分布、鉄損分布をFig9.3.1からFig9.3.4に示す。最大磁束密度は1.6T程度なので、データベースの参照範囲で、定性的には妥当な結果が見える。磁束線を見ると、励磁磁界が2次導体の電流によって歪んでいる様子が見える。鉄損は、ギャップ付近に大きい部分が見える。

磁束線図 最大磁束密度分布(最大1.2Tで表示)

Fig.9.3.1 磁束線図

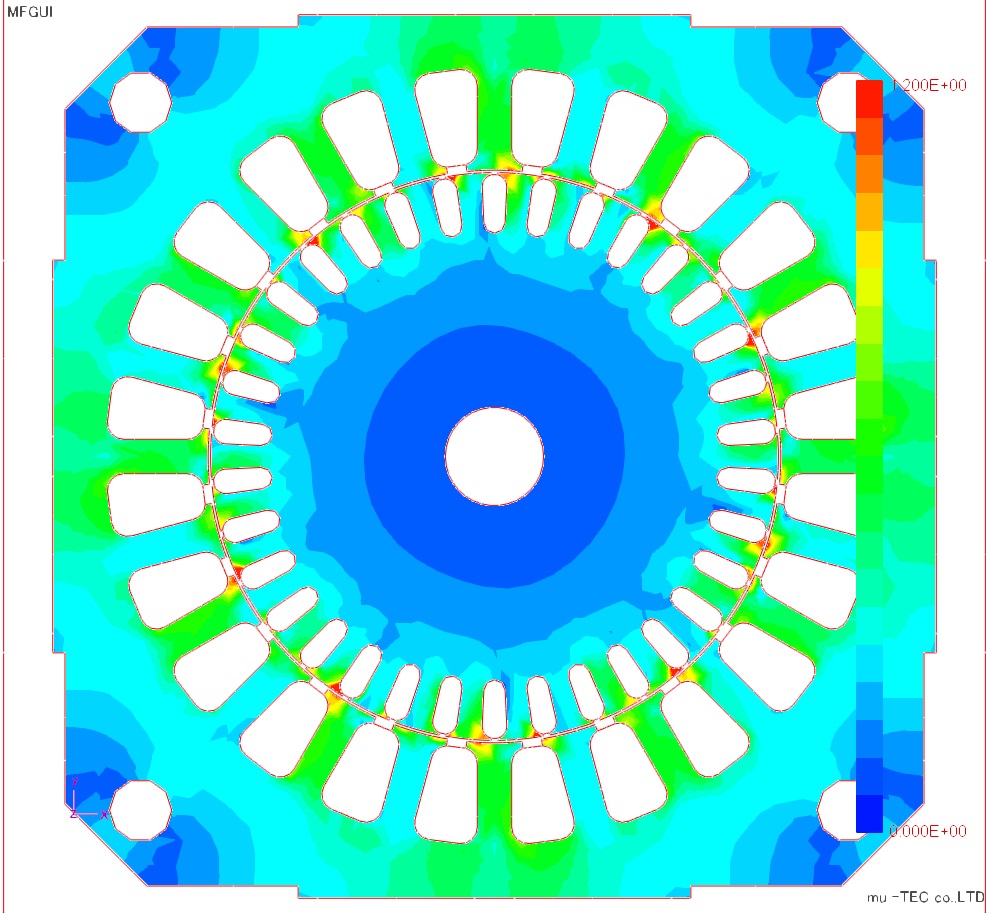

Fig.9.3.2 最大磁束密度分布(最大1.2Tで表示)

最大磁界強度分布(最大3e4A/mで表示) 鉄損分布(最大0.1W/kgで表示)

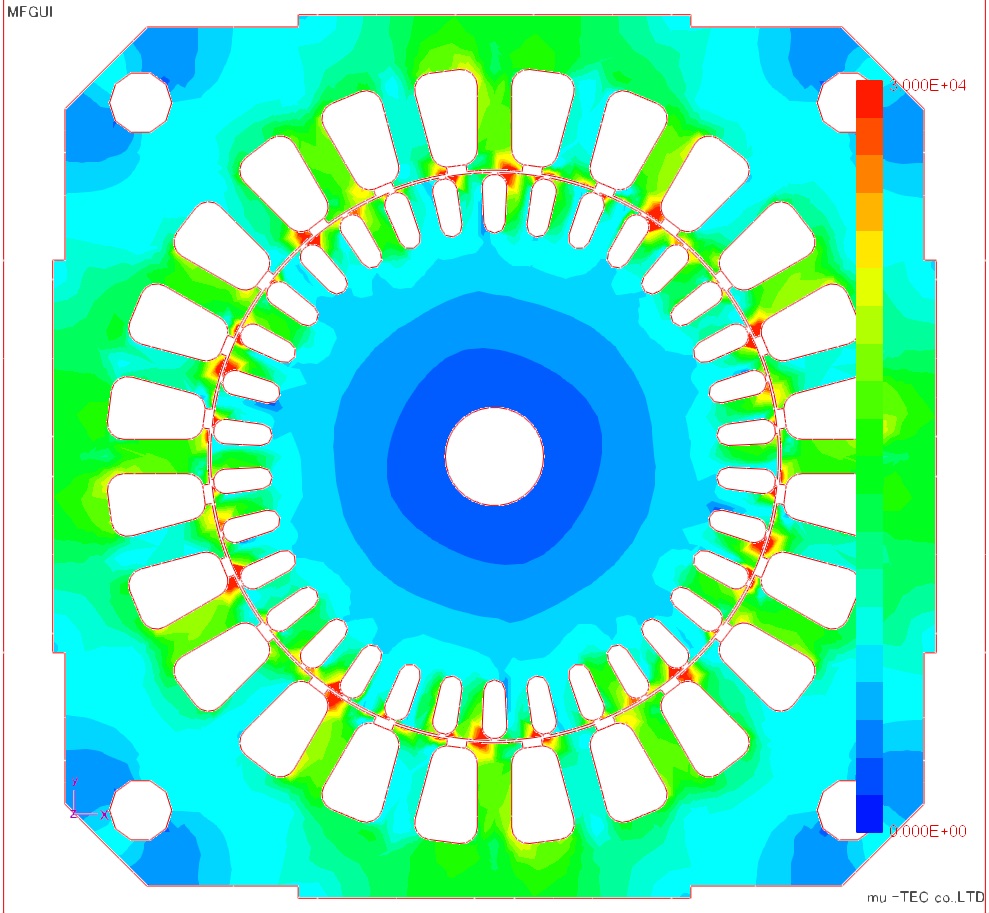

Fig.9.3.3 最大磁界強度分布(最大3e4A/mで表示)

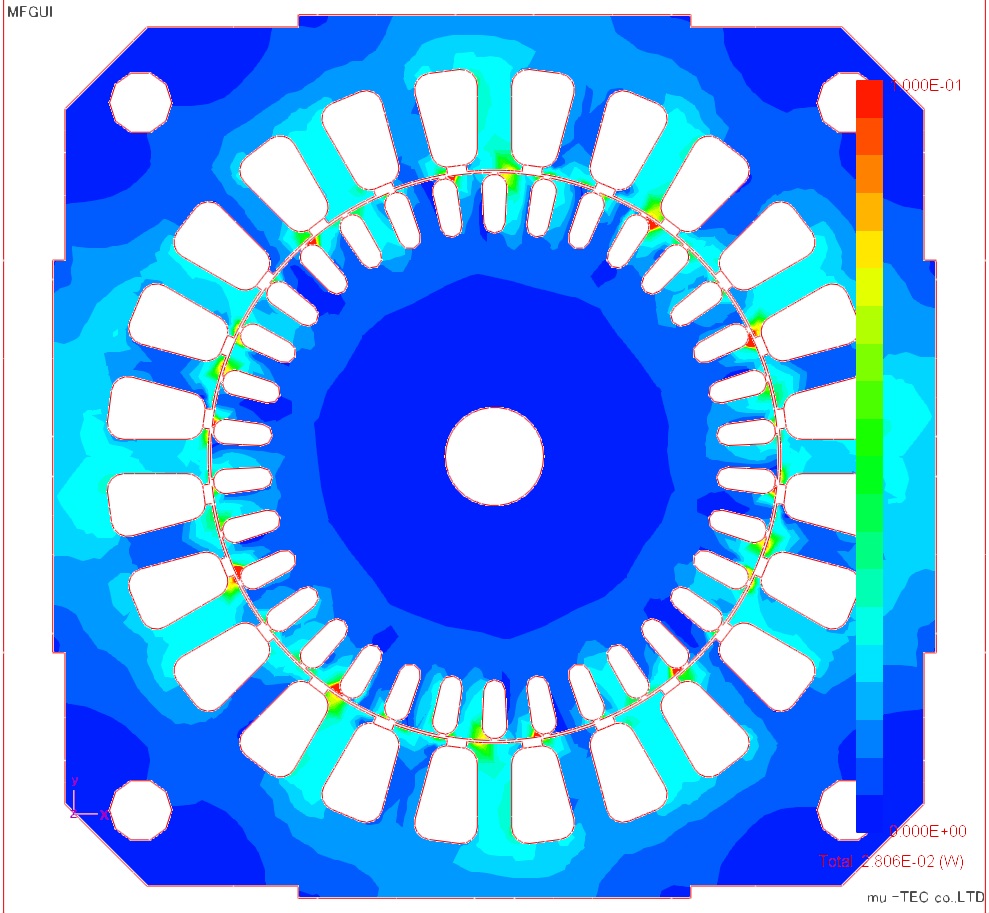

Fig.9.3.4 鉄損分布(最大0.1W/kgで表示)
総鉄損値は2.8e-2(W)

▲ ページトップへ

4.傾角θBと軸比α分布結果

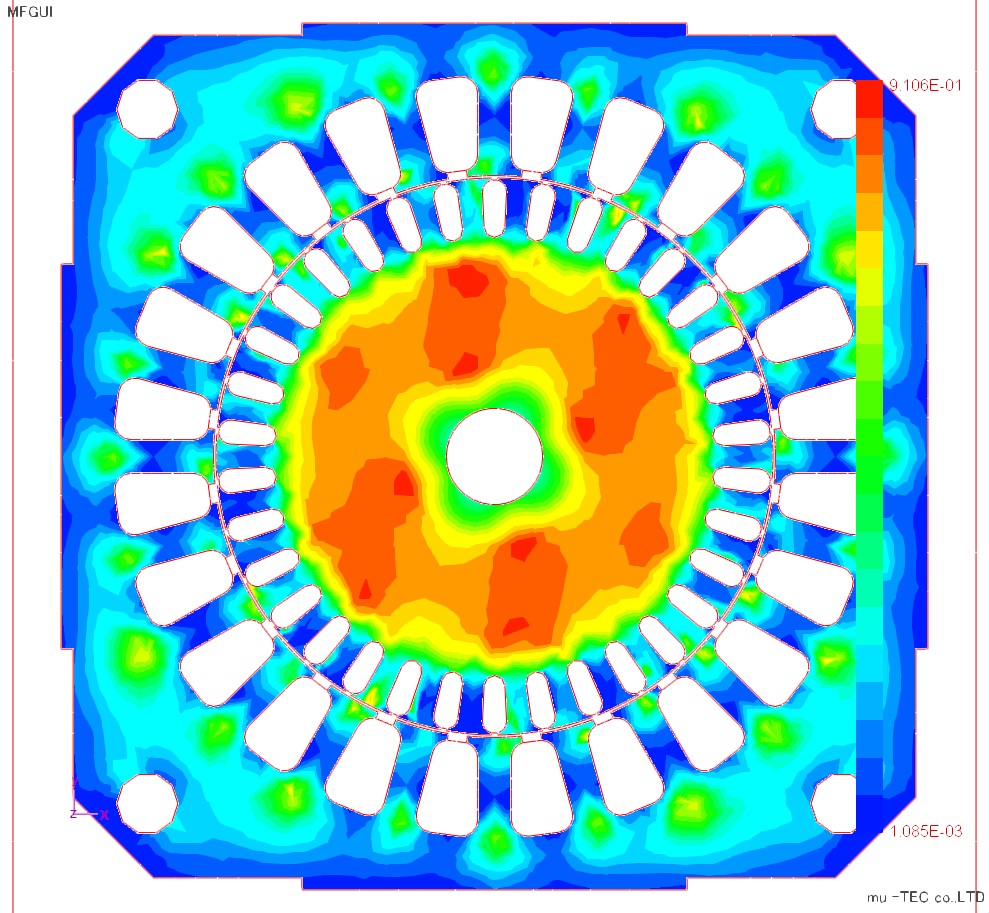

傾角θbは圧延方向に対する交番磁束の反時計回りの角度で、回転磁束の場合は最大磁束密度の方向との角度である。傾角θB分布結果をFig9.4.1に示す。傾角θBは上下ティース部および左右ティース部付け根付近で大きくなっている、これは磁束の流れと圧延方向の関係で理解できる。最大角度は約90度になっている。軸比αは回転磁束の長軸と短軸の比で、α=1は真円、α=0は交番磁束である。軸比α分布結果をFig9.4.2に示す。軸比αの最大は各ティース部の付け根と2次導体内径側が大きい、特にロータ軸付近は完全な回転磁束となっていて妥当である。

傾角θB 最大89.97度 軸比α 最大0.91067

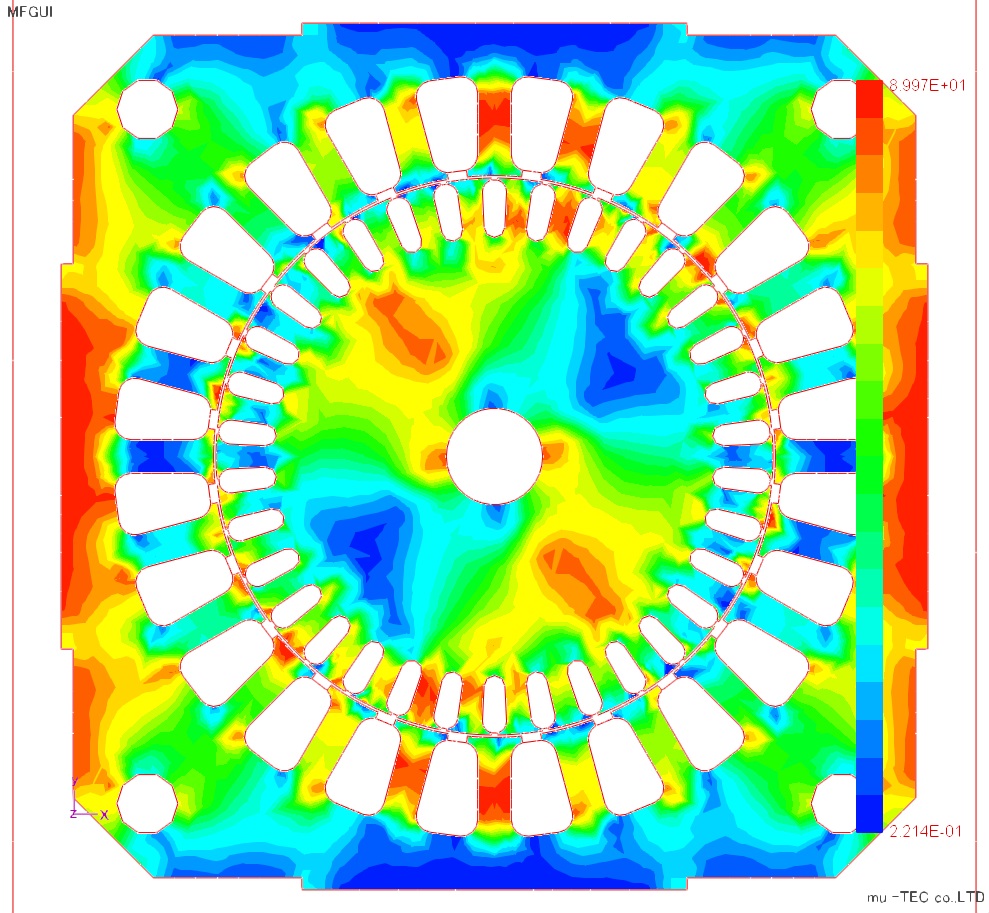

Fig.9.4.1 傾角θB 最大89.97度

Fig.9.4.2 軸比α 最大0.91067

▲ ページトップへ

5.ヒステリシスカーブ結果

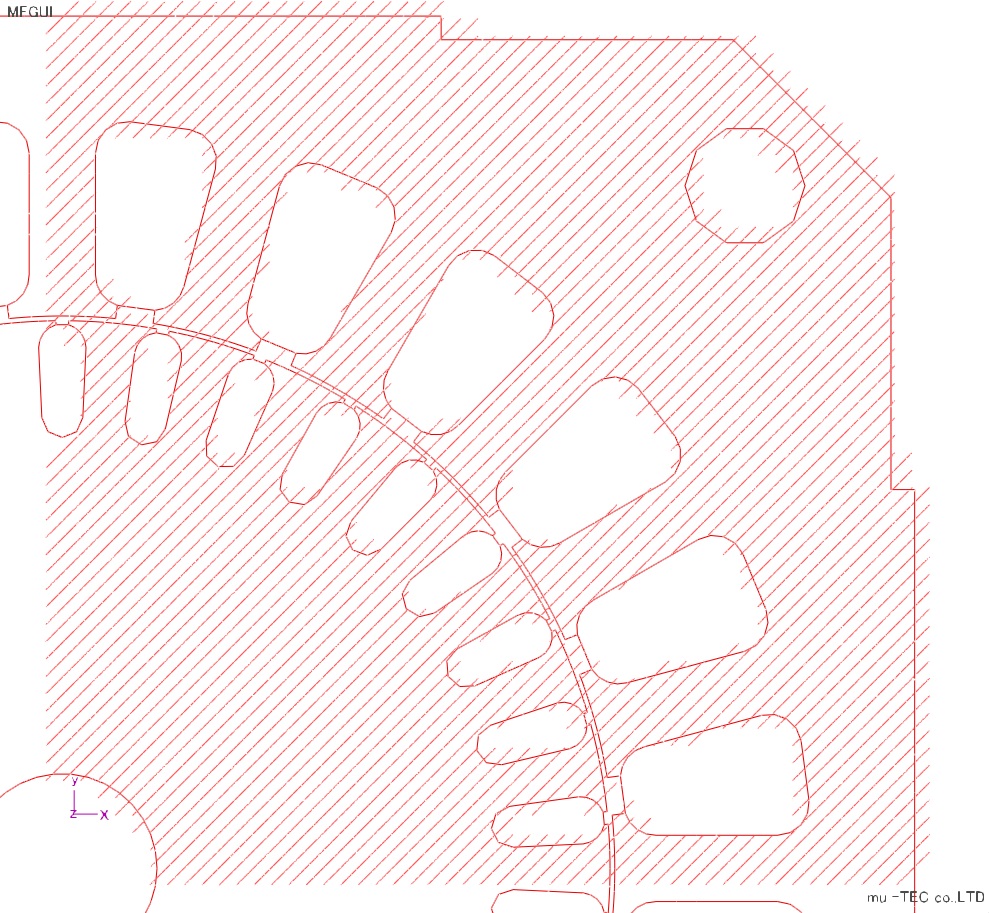

ヒステリシスカーブの分布結果(正規化なし)をFig9.5.1、Fig9.5.2に示す。イタレーション5回の計算結果なので、十分な収束計算に至っていない為、ヒステリシスカーブのふくらみが計算されていない。

X方向ヒスカーブ(正規化なし) Y方向ヒスカーブ(正規化なし)

Fig.9.5.1 X方向ヒスカーブ(正規化なし)

Fig.9.5.2 Y方向ヒスカーブ(正規化なし)

▲ ページトップへ

6.リサージュ波形結果

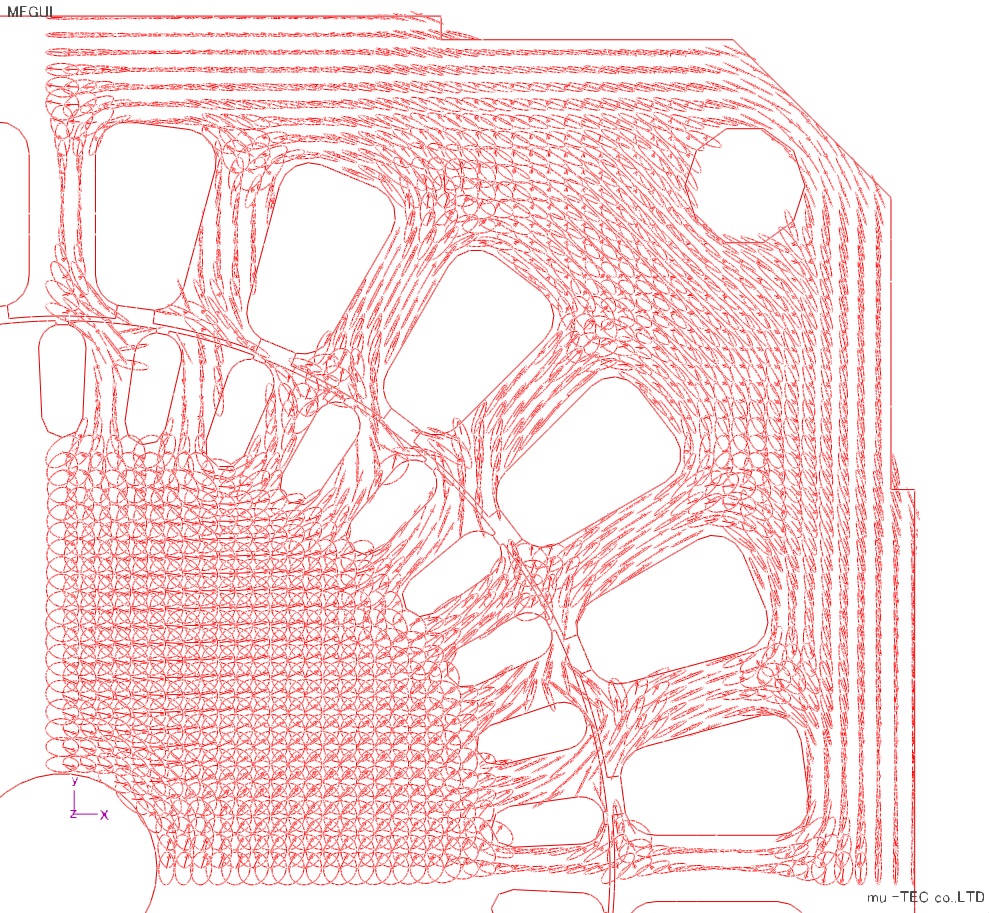

磁束密度及び磁界強度のリサージュ波形(正規化有り、無し)をFig9.5.3、Fig9.5.4に示す。磁束密度ベクトル(赤)は、磁界強度ベクトル(青)で表示しているは。こちらも、イタレーション回数が少なく、磁界ベクトルと磁束密度ベクトルが重なってしまっている。

リサージュ波形(正規化有り) リサージュ波形(正規化なし)

Fig.9.5.3 リサージュ波形(正規化有り)

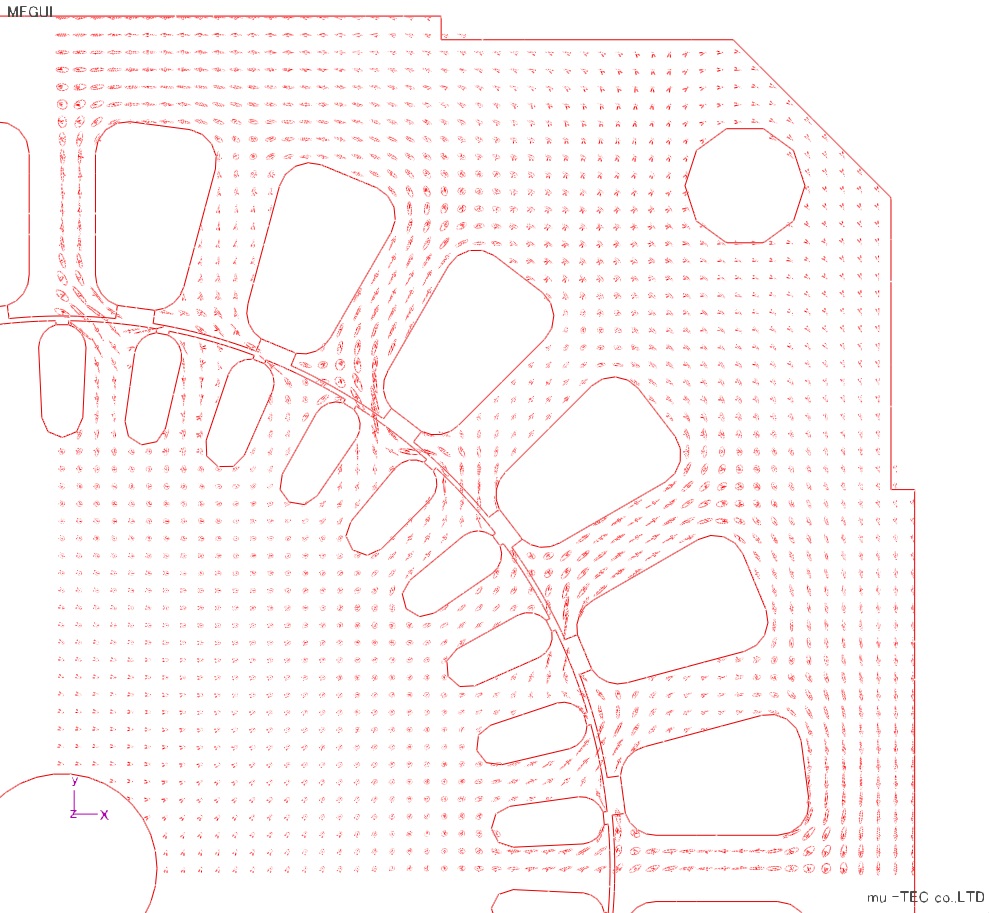

Fig.9.5.4 リサージュ波形(正規化なし)

▲ ページトップへ

7.電流波形とトルク波形結果

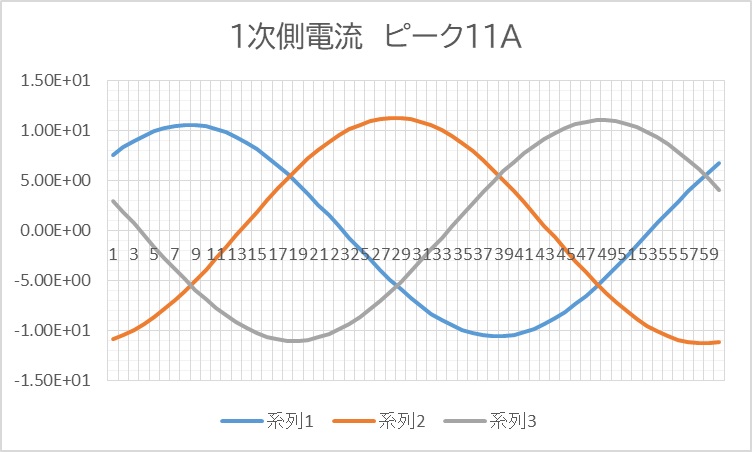

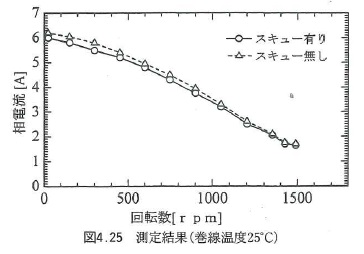

1次側電流波形をFig9.7.1に示す。三相なのでU,V,Wの波形を示している。電流ピーク値は11A程度で、実効値は約7.8A程度である。技法の報告Fig9.7.2では、始動時電流は6A程度なので、若干大きめに出ている。

1次側電流波形

Fig.9.7.1 1次側電流波形

技法の1次側電流変化

Fig.9.7.2 技法の1次側電流変化

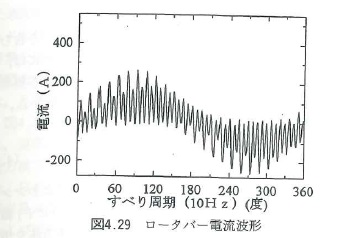

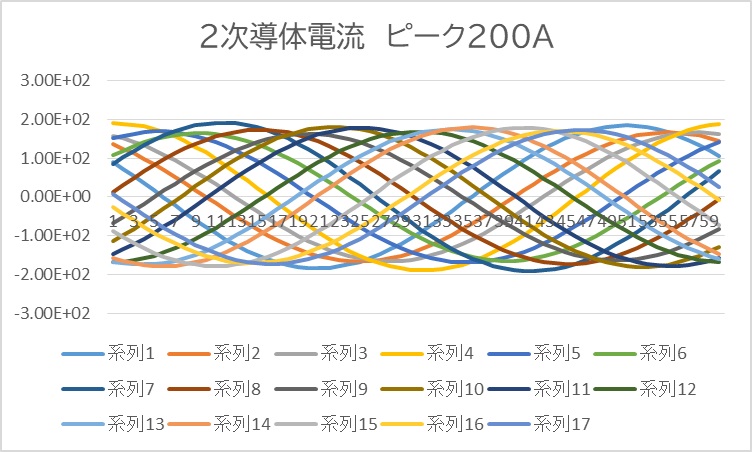

2次側電流波形をFig9.7.3に示す。電流ピーク値は200A程度。技法の報告Fig9.7.4を示すが、内容が不明で対応しているかわからない。

2次側電流波形

Fig.9.7.3 2次側電流波形

技法の2次側電流波形

Fig.9.7.4 技法の2次側電流波形

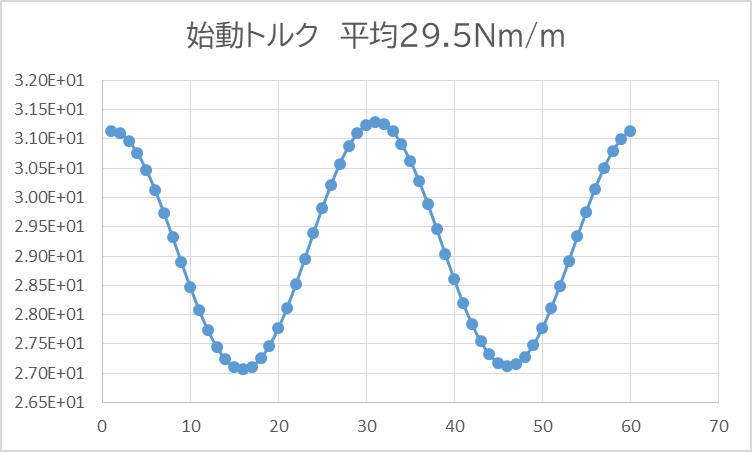

始動時のトルク波形をFig9.7.5に示す。平均は29.5Nm/mで、積み厚さ42mmだと1.23Nmに相当。技法の報告Fig9.7.6を示すが、3.5Nm程度なので、乖離している。

始動時トルク変動

Fig.9.7.5 始動時トルク変動

技法の結果(抜粋)

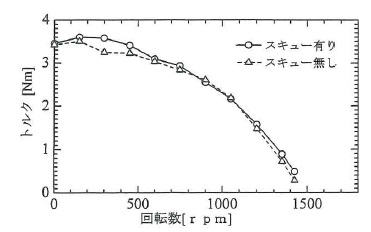

Fig.9.7.6 技法の結果(抜粋)
